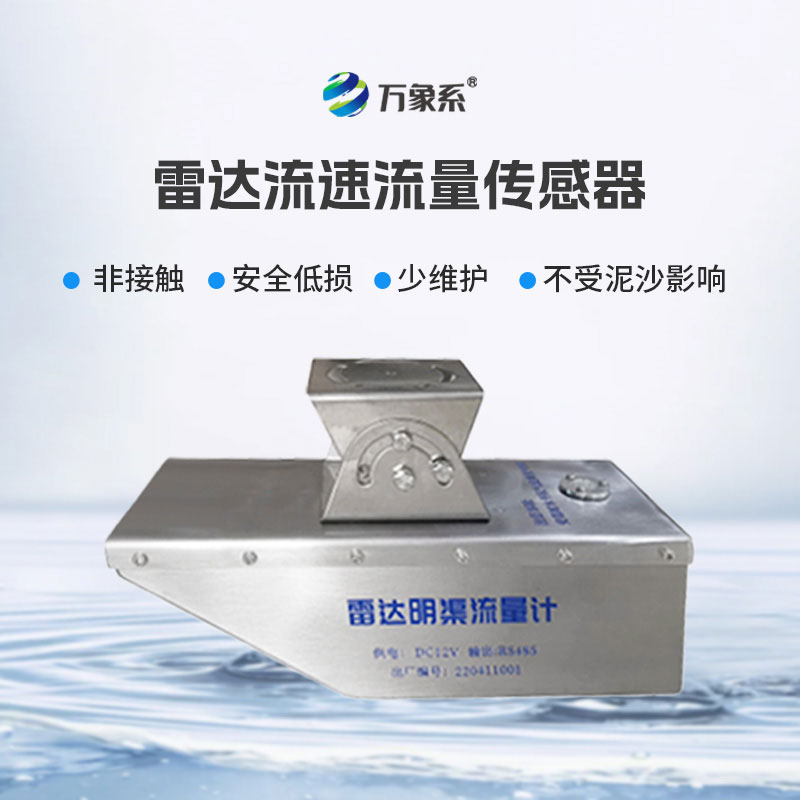

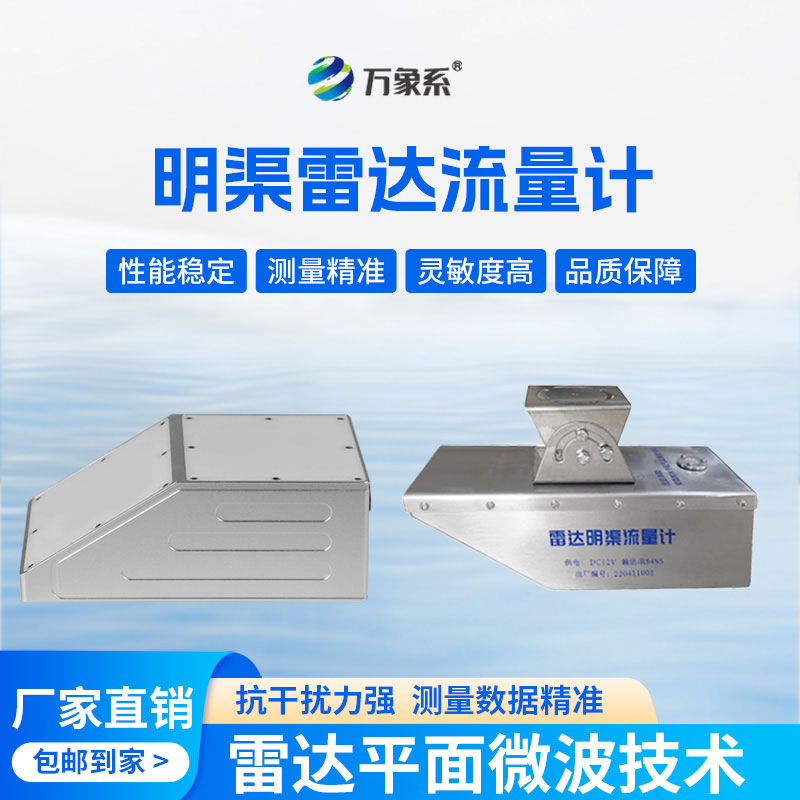

一、明渠雷達流量計產品簡介

明渠雷達流量計又稱雷達流速儀，雷達流量計，明渠雷達流量計利用雷達技術，實現了對明渠水流量的非接觸式精確測量，能夠實時監測水位、流速和流量的變化，適用于河流、管道、渠道等多種非接觸流量測量場景使用，監測數據能夠實時上傳到監測平臺幫助水利部門實時了解水渠的水位流速流量的情況

明渠流量計主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并經過模型計算得到過水斷面平均流速，再結合水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。

二、明渠雷達流量計技術參數

三、明渠雷達流量計測量渠段的選擇

測量渠段的選擇與測量流量的準確性有直接的關系，為得到較好的測量結果，測量渠段應盡量滿足以下條件：

1.測驗渠段內無巨大塊石阻水,無巨大漩渦、亂流等現象。

2.測驗渠段宜順直、穩定、水流集中。

3.測驗渠段需硬化處理，測量斷面宜規整。

4.測驗渠段應保持順暢，防止漂浮物堆積。

四、安裝注意事項

1.安裝流量計時，水位計和流速計雷達不能有遮擋，否則會(huì )影響測量準確度。

2.流量計安裝時需盡量保證外殼上表面水平，且安裝在渠道中間位置。

3.流速計波束建議朝來水方向，如圖3-3所示，且與水流方向的水平角度為0度。

4.流速計只受動態目標影響，渠道做硬化處理沒有雜草或樹木時，即便波束照射到渠道兩側也不會(huì )對測流造成影響。
